DMX Verteilungen sind bei der MULTIMEDIAFABRIK die fachgerechte Planung und Installation von DMX512- und RDM-Signalwegen, mit optisch isolierten Splittern, Boostern und sauberer Bus- oder Stern-Topologie, damit Lichtanlagen, Bühnen und Medienfassaden flackerfrei, störungssicher und normkonform gesteuert werden. Statt fehleranfälliger Reihenschaltung quer durch das ganze Gebäude bekommst du eine strukturierte, dokumentierte Datentopologie, die auch bei vielen Geräten, langen Kabelwegen und parallelen Universen stabil bleibt, geplant, geliefert und montiert vom Inhouse-Team Medientechnik inklusive Inbetriebnahme, RDM-Diagnose und Wartung.
Das Problem: Licht wird installiert, die Datenebene wird unterschätzt
Wer heute Licht installiert, installiert fast immer DMX. Genau dort entstehen die Probleme: Viele Anlagen werden „von Lampe zu Lampe” gehängt, bis es nicht mehr funktioniert. Eine professionelle Verteilung ist kein Zubehör, sondern die Grundlage dafür, dass eine Lichtanlage über Jahre stabil, erweiterbar und betriebssicher bleibt.
| # | Kernproblem | Ursache | Konsequenz für dich |
|---|---|---|---|
| 1 | Flackernde, zuckende Geräte | Reihenschaltung zu lang, fehlende Terminierung, Signalreflexionen | Show-Ausfälle, Geräte reagieren verzögert oder gar nicht, Imageschaden beim Event |
| 2 | Signalabbruch bei vielen Geräten | DMX-Linie überladen, mehr Geräte oder mehr Länge als zulässig | letzte Geräte am Strang fallen aus, fehlerhafte Adressierung |
| 3 | Universum-Limit erreicht | ein DMX-Universum endet bei 512 Kanälen; Pixel-LED braucht mehr | Anlage nicht erweiterbar, Stückwerk aus Insellösungen |
| 4 | Massestörungen und Brummschleifen | keine galvanische Trennung, Geräte an unterschiedlichen Stromkreisen | ein Defekt breitet sich über den Bus aus und legt alles lahm |
| 5 | Fehlende Dokumentation und Compliance | gewachsene Anlage ohne Plan, keine Diagnose, keine klaren Verantwortlichkeiten | Probleme bei Prüfungen, Versammlungsstätten-Auflagen, Haftungsfragen |
Das eigentliche Marktproblem: DMX-Verteilung wird unterschätzt. Eine geplante Verteilung kostet einmal, eine ungeplante kostet bei jedem Event Nerven, Personalstunden und Reputationsrisiko.
Die Lösung: ein geplantes, isoliertes und dokumentiertes Gesamtsystem aus einer Hand
Die MULTIMEDIAFABRIK liefert keine Kiste mit Ausgängen, sondern eine Infrastruktur. Wir denken in Backbone und Patchpunkten, nicht in „Kabel von Gerät zu Gerät”. Jeder Ausgang ist galvanisch getrennt, ein Defekt bleibt lokal, statt die ganze Anlage zu reißen. Universen planen wir mit Reserve, damit die nächste Erweiterung kein Komplettumbau wird. Und am Ende bekommst du Topologie-Plan, Adressliste und Diagnose-Protokoll, wartbar für jedes Folgegewerk.
| Leistung | Inhalt |
|---|---|
| Topologie-Konzept | Analyse deiner Anlage, Festlegung Bus- oder Stern-Topologie, Universen-Aufteilung, Reserveplanung |

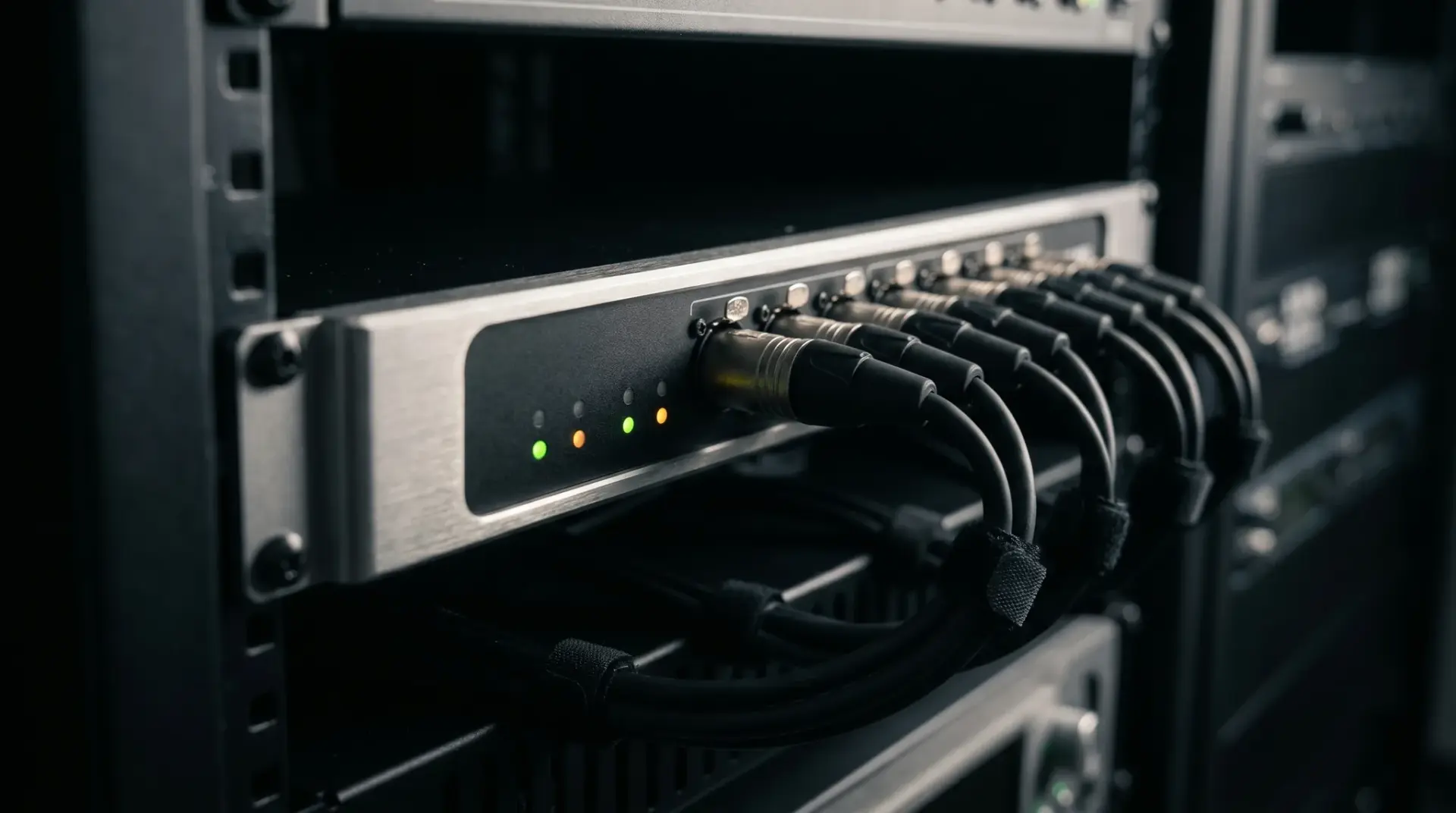

| Optisch isolierte Splitter und Booster | galvanisch getrennte Ausgänge, Signal-Regeneration, Schutz vor Massestörungen und Überspannung |

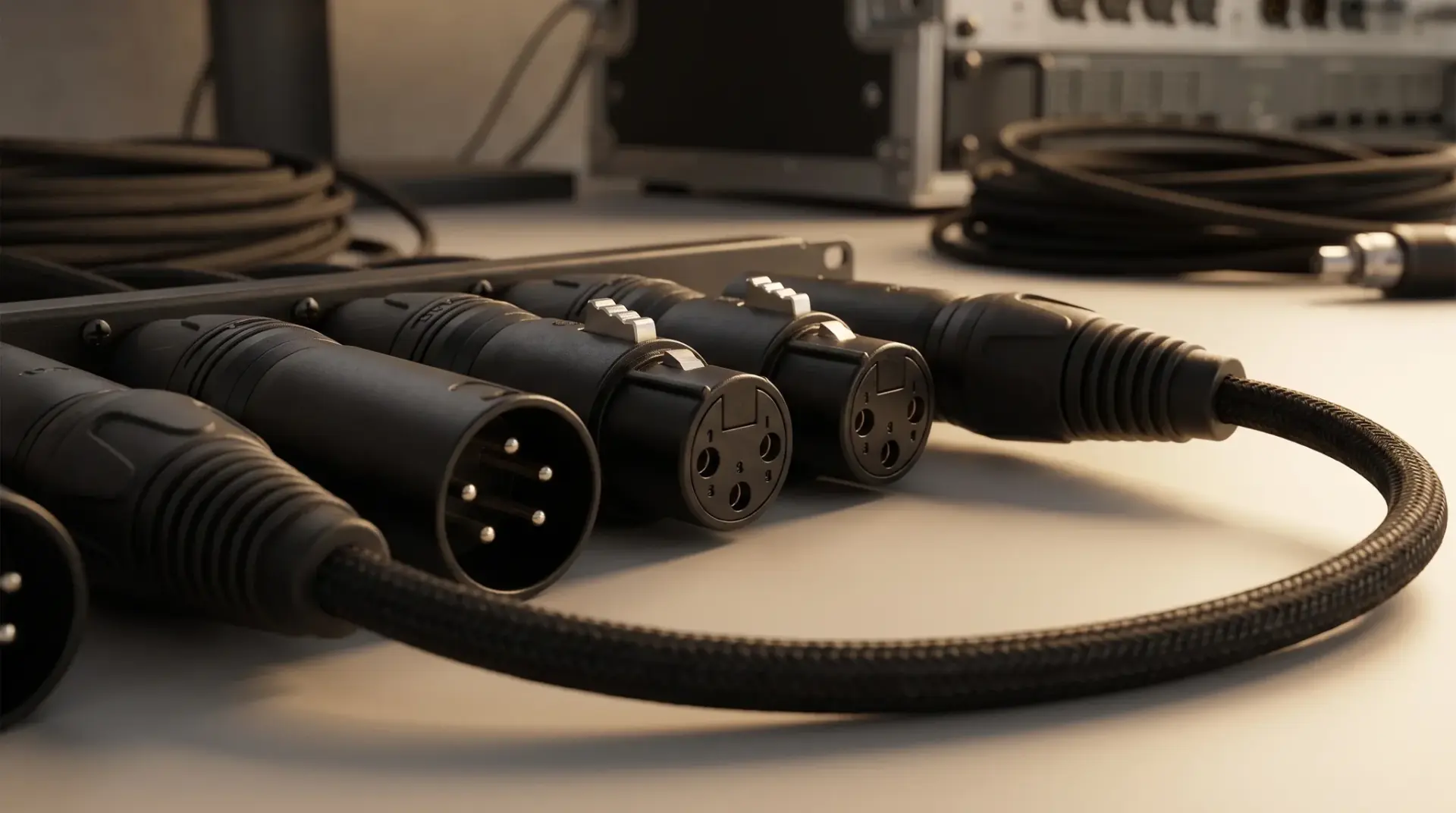

| Saubere Verkabelung | DMX-konforme Datenleitung, XLR 3- oder 5-polig oder RJ45, korrekte Terminierung |
| Art-Net- und sACN-Anbindung | Gateways für Multi-Universum-Anlagen, Übergang Ethernet zu DMX, Netzwerk-Backbone |
| RDM-Fähigkeit | bidirektionale Kommunikation: Geräte aus der Ferne adressieren, auslesen, überwachen |

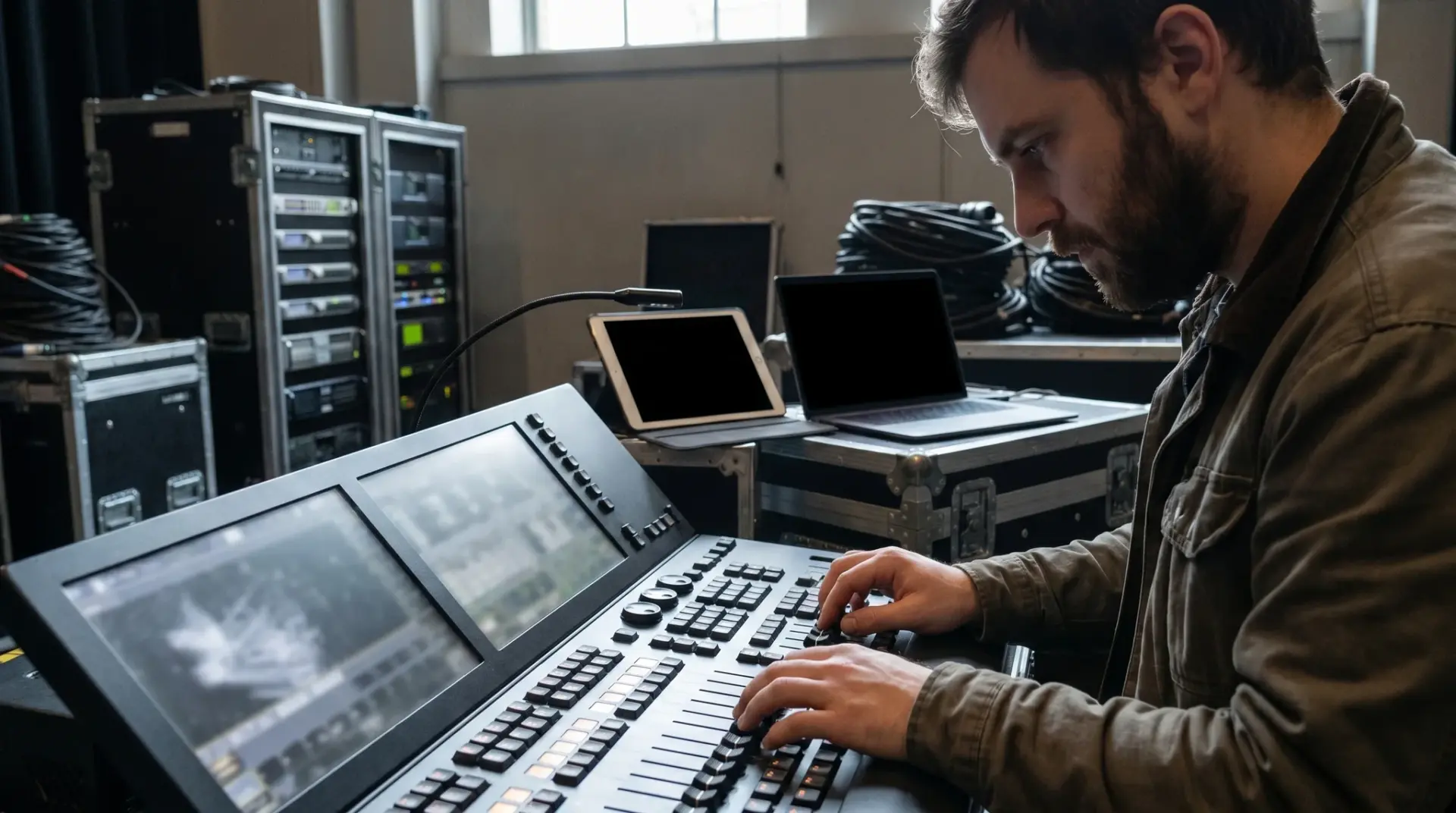

| Inbetriebnahme und Messung | Funktionstest, Signalqualität, RDM-Scan, Übergabe-Dokumentation |
| Wartung und Service | optionaler Wartungsvertrag mit Reaktions-SLA bei Störungen |
Bus oder Stern, warum die Topologie über die Stabilität entscheidet
Eine DMX-Linie ist nur dann stabil, wenn sie nicht überladen wird. Pro Linie gelten rund 32 Geräte und etwa 300 m als Auslegungsgrenze [Swisson/SIRS-E, 2025]. Ein Splitter eröffnet je Ausgang einen neuen Strang, dadurch wird aus einer langen, fehleranfälligen Reihe eine effiziente Sternverteilung mit kurzen Wegen.
| Topologie | Prinzip | Wofür geeignet |
|---|---|---|
| Bus (Daisy Chain) | Geräte hängen in Reihe an einer Linie | wenige Geräte auf kurzer Strecke |
| Stern (Star) | Splitter verteilt auf mehrere isolierte Ausgänge | viele Geräte, lange Wege, mehrere Bühnenbereiche |
| Multi-Universum | Art-Net- oder sACN-Gateways verteilen mehrere Universen | Pixel-LED, Medienfassaden, große Anlagen |
Faustregel: Sobald die Linie lang wird, viele Geräte hängen oder Geräte zucken, brauchst du eine Verteilung mit Signal-Regeneration und Terminierung. Die richtige Topologie legen wir nach der Bestandsaufnahme fest, nicht nach Bauchgefühl.
Was eine DMX Verteilung leisten kann, die häufigsten Einsätze
Eine DMX Verteilung steht überall dort, wo Licht zuverlässig gesteuert werden muss, von der einzelnen Bühne bis zur Medienfassade mit tausenden Pixeln.
| Objekt | Ausgangslage | Lösung | Nutzen |
|---|---|---|---|
| Theater und Stadtsaal | Movinglights und LED-Bars in langer Reihe, Geräte zucken | Stern-Topologie mit isoliertem Splitter, getrennte Universen | stabiler Mehr-Universen-Betrieb, schnelles Umrüsten |
| Eventlocation und Ballsaal | Neubau, Licht soll pro Event umprogrammierbar sein | festverlegtes Backbone, Patchpanel, Booster zu den Trusspunkten | kein Kabelziehen pro Show |
| Medien- und Architekturfassade | tausende Pixel, ein Universum reicht nicht | Gateway, mehrere Universen, Booster gegen Leitungslänge | beliebig skalierbare Pixelsteuerung |
| Kirche und Aula | Sanierung, gewachsene Anlage ohne Plan | neue isolierte Verteilung, normkonforme Verkabelung, Dokumentation | wartbare, prüfungssichere Anlage |
| Showroom und Markenbühne | Produktinszenierung im Dauerbetrieb | redundante Verteilung, RDM-Fernüberwachung | Ausfallsicherheit, Fehlerdiagnose ohne Leiter |
Warum die MULTIMEDIAFABRIK, eine Verantwortung von Konzept bis Wartung
Am Markt wird DMX-Verteilung oft nebenbei erledigt: ein Splitter aus dem Katalog ohne Topologie-Planung, DMX als Randthema neben der Audiotechnik oder ein Elektriker, der korrekt verkabelt, aber die DMX-Limits und RDM nicht kennt. Bei der MULTIMEDIAFABRIK plant das Inhouse-Team Medientechnik die Topologie, isoliert sauber, nimmt in Betrieb, dokumentiert und wartet, eine Verantwortung von Anfang bis Ende, mit Festpreis statt Tageshonorar-Lotterie.
Region und Service
Die MULTIMEDIAFABRIK sitzt in Vorarlberg und betreut Projekte im gesamten Bodensee- und Alpenraum (Vorarlberg, Tirol, Ostschweiz, Liechtenstein, Allgäu). Vor-Ort-Service und Wartung greifen genau dort, wo eine Versand-Komponente versagt: Mit Wartungsvertrag vereinbaren wir eine feste Reaktionszeit bei Störungen, ohne Vertrag bedienen wir nach Verfügbarkeit.
DMX-Verteilungen-Guide 2026
- Splitter, Booster und Gateway: welcher Baustein bei Geräte-Anzahl, Kabellänge und Universen-Bedarf zählt
- Bus oder Stern: warum die Topologie über Stabilität entscheidet und wann die Reihenschaltung kippt
- Galvanische Trennung verstehen: wie isolierte Ausgänge einen Defekt lokal halten statt die ganze Anlage zu reißen
- Art-Net und sACN: Multi-Universum sauber planen für Pixel-LED und Medienfassaden
