Medientechnik für Elektroplaner: ausschreibungsreife LV-Positionen, Lasten und Schnittstellen

Elektroplaner und Medientechniker prüfen ein sauber gepatchtes Netzwerk-Rack im hellen Technikraum

Medientechnik für Elektroplaner ist das Zuarbeits- und Ausführungsangebot der MULTIMEDIAFABRIK: Du bekommst ausschreibungsreife Positionen für dein Leistungsverzeichnis, eine Schnittstellenliste zu DALI, DMX und KNX, Anschlusswerte und Wärmelastdaten sowie Netzwerk- und PoE-Vorgaben, und zwar rechtzeitig zur Rohbauphase statt kurz vor der Abnahme. Auf Wunsch übernimmt die MULTIMEDIAFABRIK das Gewerk Medientechnik komplett, von der Ausführung über die Einmessung bis zur Wartung im gesamten Bodensee- und Alpenraum, mit einem technischen Ansprechpartner statt zehn Hersteller-Hotlines.

Projekt starten

Tauche tiefer ein

Was die Medientechnik-Zuarbeit kostet: Kostenfaktoren, Detailtiefe, Festpreis nach Projektsichtung
So läuft die Zusammenarbeit mit Elektroplanern ab: sechs Phasen mit Leistungsphasen-Bezug, Übergabepunkte, gemeinsame Abnahme
Schnittstellen sauber planen: DALI, DMX, KNX und Mediensteuerung: Rollenteilung, Gateways, Szenenhoheit, Konfliktpunkte
Netzwerk und PoE für Medientechnik planen: PoE-Klassen, Switch-Budget, Medien-VLANs, Multicast, Technikraum
Leerverrohrung, Lastreserven und Wärmelast: Trassen, Revision, Anschlusswerte von LED-Flächen, Kühllast
Beschallung und Sprachalarmierung sauber trennen: STI, Normenlage, klare Gewerkegrenze
Medientechnik-Zuarbeit am Bodensee und in Vorarlberg: kurze Wege, regionale Projekte, Abnahme vor Ort

Du willst zuerst in Ruhe planen? Das ePaper Das Medientechnik-Gewerk im Elektro-LV: Planungs- und Schnittstellen-Handbuch fasst Leerrohr-Tabellen, PoE-Budget-Logik, die Bus-Matrix und Muster-LV-Positionen zusammen: ePaper anfordern.

Das Problem: „Plan das AV gleich mit”

Medientechnik landet in vielen Projekten beim Elektroplaner, weil dort die Kabel zusammenlaufen. Nur besteht dieses Gewerk eben nicht aus Kabeln, sondern aus Signalwegen, Bedienlogik, Raumakustik, Content und Betrieb. Was in der Praxis fehlt, sind selten Steckdosen. Es fehlen eindeutige Spezifikationen: Wer liefert den Player, wer den Switch, wer die Halterung, wer die Programmierung, und mit welchem Anschlusswert kommt die Medienfläche überhaupt an die Unterverteilung.

#	Kernproblem	Konsequenz ohne Lösung
1	Medientechnik-Positionen im LV sind unterspezifiziert	Bieter vergleichen Äpfel mit Birnen; das billigste Angebot ist das mit dem kleinsten Lieferumfang, und der Rest kommt als Nachtrag
2	Leerverrohrung, Lastreserven und Netzwerkanforderungen sind zur Rohbauphase unbekannt	Trassen werden zu knapp gelegt, Kabelwege fehlen, spätere Ergänzungen laufen als Aufputz oder als Stemmarbeit
3	Schnittstellen-Chaos zwischen DALI, DMX, KNX und Mediensteuerung	zwei getrennte Bedienwelten im selben Raum; das Licht läuft über den Gebäudebus, die Szene über das Panel, und niemand weiß, wer gewinnt
4	Wärmelasten von LED-Flächen und Technikracks fehlen in der Kühllastberechnung	der Technikraum läuft im Sommer heiß, Geräte drosseln oder schalten ab, die Lüftung wird nachträglich vergrößert
5	Verantwortung bei Störungen bleibt unklar	Netzwerk, Player oder Display: drei Lieferanten zeigen aufeinander, und der Bauherr ruft dich an, weil du im LV stehst

Passiert nichts, wandert der Konflikt in die teuerste Phase des Projekts. Nachrüsten heißt Stemmen, Fräsen, neue Brandschotts, Malerarbeiten und Betriebsunterbrechung. Ein Anschluss, der mit früh verlegtem Leerrohr nur ein Planstrich ist, kostet ohne Leerrohr ein Vielfaches, als Richtwert aus der Praxis gelesen, nicht als Studie.

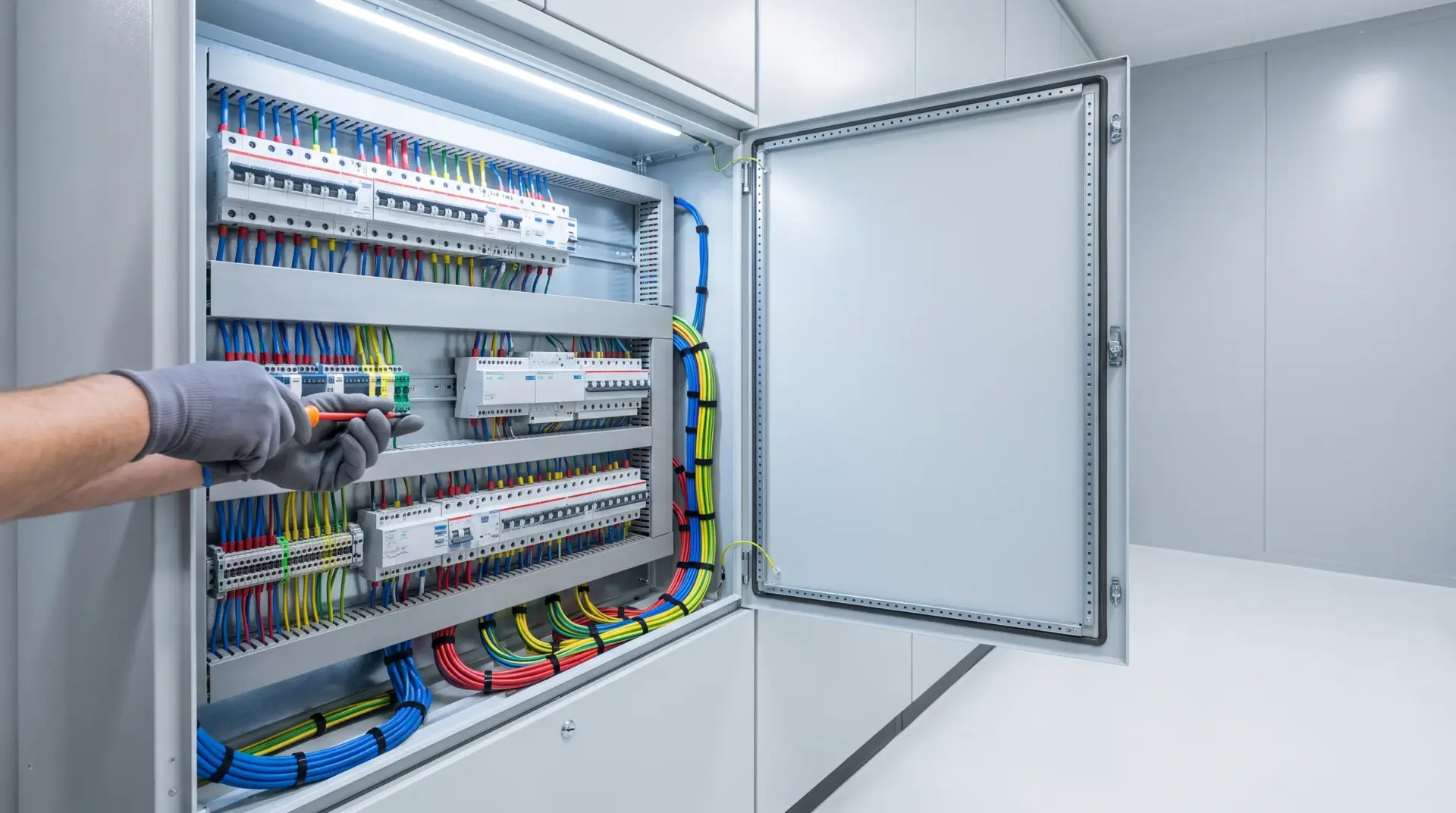

Geöffneter Verteilerschrank mit Hutschienen-Komponenten und sauber verlegter Steuerverdrahtung

Zwei Wege der Zusammenarbeit: Zuarbeit oder Komplettgewerk

Du entscheidest, wie tief die MULTIMEDIAFABRIK ins Projekt einsteigt. Beide Wege enden bei derselben Unterlagenqualität, sie unterscheiden sich nur darin, wer ausschreibt, wer liefert und wer am Ende die Gewährleistung trägt.

Kriterium	Weg A: Zuarbeit zu deiner Planung	Weg B: Komplettgewerk der MULTIMEDIAFABRIK
Deine Rolle	du bleibst Fachplaner und Verfasser des Leistungsverzeichnisses	du planst Elektro, das Gewerk Medientechnik läuft als eigene Vergabeeinheit daneben
Was du bekommst	Muster-LV-Positionen, Schnittstellenliste, Lasten- und Wärmedaten, Netzwerk- und Leerrohrvorgaben zum Einpflegen	dieselben Unterlagen plus Angebot, Lieferung, Montage, Programmierung, Einmessung und Dokumentation
Ausschreibung	du schreibst aus, die MULTIMEDIAFABRIK unterstützt bei Bieterfragen und Angebotsprüfung	die Medientechnik wird als abgegrenztes Gewerk beauftragt, das Elektro-LV bleibt schlank
Gewährleistung	liegt beim ausführenden Elektrobetrieb und den Lieferanten	liegt für Signalwege, Geräte, Programmierung und Einmessung bei der MULTIMEDIAFABRIK
Betrieb	du bist raus, sobald die Anlage übergeben ist	Wartungsvertrag, Fernmonitoring, definierte Reaktionszeiten und Notruf im Alpenraum
Wann er passt	Bauherr will eine Vergabeeinheit, oder das Projekt ist klein und übersichtlich	mehrere Räume, Steuerung, Beschallung, Signage oder LED-Flächen im Spiel; Betrieb soll geregelt sein

Was die Medientechnik vom Elektroplaner braucht

Diese fünf Vorgaben entscheiden, ob ein Medientechnik-Projekt sauber läuft oder ob es zur Nachtragsbaustelle wird. Sie müssen vor dem Rohbau feststehen, nicht in der Ausführungsphase.

Vorgabe	Was konkret gebraucht wird	Warum sie früh feststehen muss
Leerrohre und Trassen	durchgehende Rohre mit Zugdraht zwischen Technikraum, Medienflächen, Bedienstellen und Lautsprecherpositionen, dazu Revisionsdosen an den Umlenkpunkten	nach dem Verputzen wird jedes fehlende Rohr zur Stemmarbeit mit neuem Brandschott und Malerleistung
Lastreserven und Stromkreise	eigene Stromkreise für Medienflächen und Racks, Auslegung auf die Maximallast statt auf den Betriebsmittelwert, saubere Trennung von Störquellen	LED-Flächen und Verstärker ziehen beim Einschalten und bei Weißbild deutlich mehr als im Mischbetrieb
Netzwerk und PoE	strukturierte Verkabelung bis in jeden Medienpunkt, PoE-fähige Ports mit ausreichendem Budget, eigene Medien-VLANs, Reserve-Ports im Verteiler	AV over IP, Displays, Panels, Kameras und Access Points hängen am selben Netz und konkurrieren um dasselbe Budget
Potenzialausgleich und Schirmung	konsequenter Potenzialausgleich aller Racks und Metallkonstruktionen, definierte Erdungspunkte, getrennte Führung von Stark- und Signalleitungen	Brummschleifen in der Beschallung und Bildstörungen sind fast immer ein Installations-, kein Geräteproblem
Technikraum und Rack	Stellfläche, Zugang, Türbreite, Tragfähigkeit, Belüftung oder Kühlung, USV-Anbindung und Anfahrbarkeit für Service	ein Rack, das erst nach der Fertigstellung geplant wird, steht am Ende im Putzraum ohne Abluft

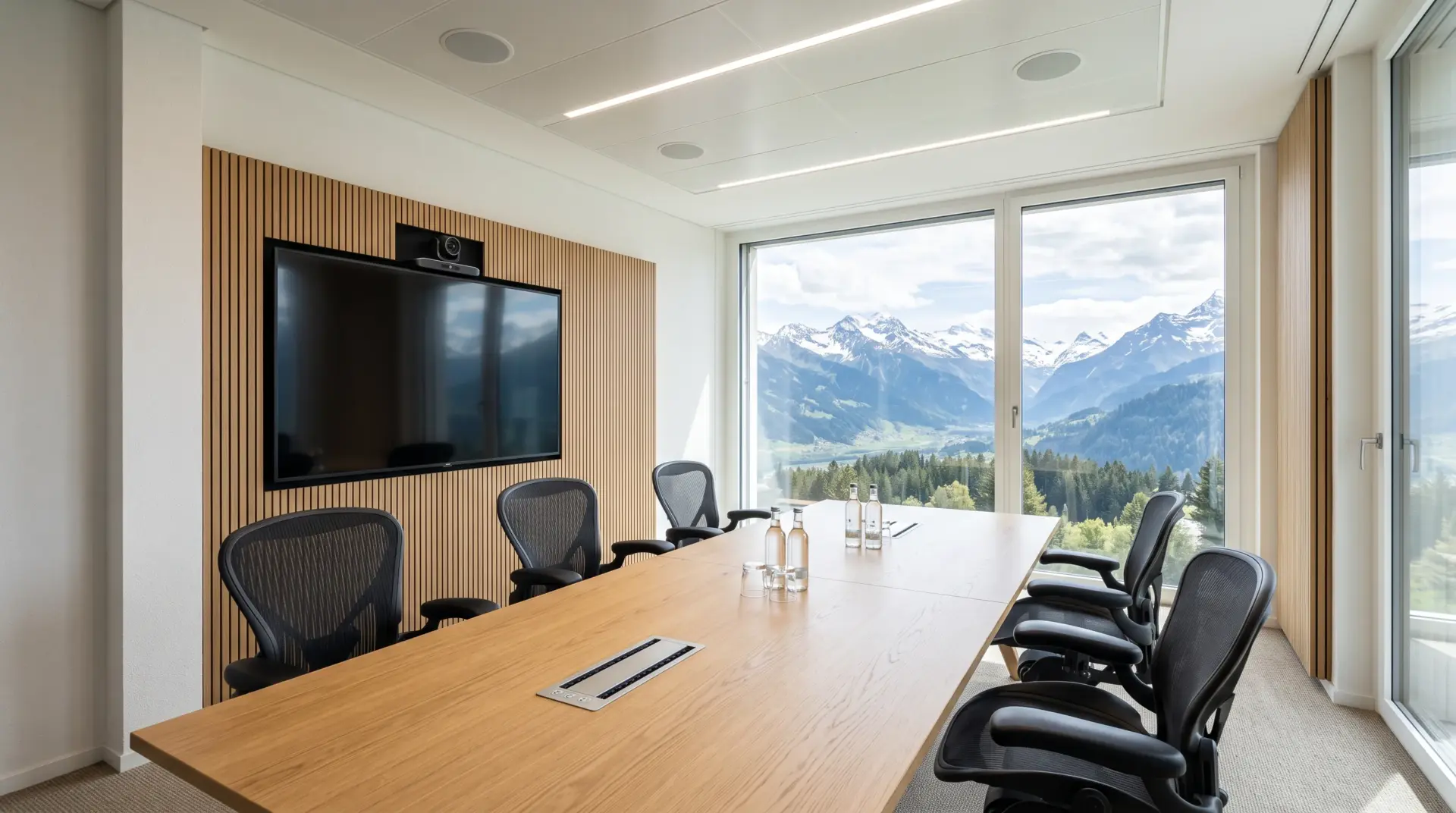

Besprechungsraum mit flächenbündigem Display, Deckenlautsprechern und schlankem Bedienpanel am Tisch

Was der Elektroplaner von der MULTIMEDIAFABRIK bekommt

Die Zuarbeit ist kein Prospekt, sondern eine Unterlage, die du direkt in dein Planwerk und dein Leistungsverzeichnis übernehmen kannst. Alles ist herstellerneutral formuliert, damit dein LV ausschreibbar und vergleichbar bleibt.

Unterlage	Inhalt
LV-Positionen Medientechnik	eindeutig beschriebene Positionen mit Leistungsumfang, Abgrenzung, Montageart und Nebenleistungen; keine Sammelposition „Medientechnik nach Bedarf”
Schnittstellenliste	wer liefert, wer montiert, wer schließt an, wer programmiert, wer misst ein, wer weist ein; je Position mit Übergabepunkt
Lasten- und Anschlussliste	Anschlusswerte je Gerät und je Fläche, Absicherung, Stromkreiszuordnung, Einschaltverhalten, Angaben zur USV-Relevanz
Wärmelastblatt	Verlustleistung von Medienflächen, Verstärkern und Racks als Eingangsgröße für die Kühllastberechnung der TGA
Netzwerk- und PoE-Anforderung	Portanzahl, PoE-Klassen, PoE-Budget, VLAN- und Multicast-Anforderungen, Leitungslängen, Reserve
Leerrohr- und Trassenplan	Rohrquerschnitte, Verläufe, Revisionspunkte, Mindestbiegeradien und Reserverohre je Medienpunkt
Bedien- und Szenenmatrix	welche Bedienstelle löst welche Szene aus, wer ist Master, was passiert bei Netzausfall und Wiederkehr
Abnahme- und Messprotokolle	Audio-Einmessung, Pegel- und Nachhallmessung, Kalibrierung der Bildflächen, Einmessprotokolle induktiver Höranlagen

Alle Unterlagen kommen in der Form, in der du sie brauchst: Anschlusswerte als Liste je Stromkreis, Wärmelasten als Eingangsgröße für die TGA, Trassen als Plan, Positionen als Text zum Einpflegen. Was nicht kommt, ist ein Produktkatalog. Die Produktentscheidung fällt nach der Vergabe, nicht davor, damit dein Leistungsverzeichnis vergleichbar bleibt und der Bauherr eine echte Auswahl hat.

Was die MULTIMEDIAFABRIK unterscheidet

Der Markt trennt die Rollen sauber: Planungsbüros planen und gehen, Integratoren bauen ein, was vorgegeben wurde, Hersteller beraten zum eigenen Sortiment. Die MULTIMEDIAFABRIK deckt Planung, Ausführung und Betrieb ab und bleibt in der Produktauswahl trotzdem offen.

Merkmal	Was es für dich bedeutet
Planungssprache statt Verkaufsgespräch	du bekommst Anschlusswerte, Wärmelasten, Leitungslängen und Schnittstellen in der Form, in der du sie ins Planwerk übernimmst
Herstellerneutrale LV-Positionen	zuerst Funktionsbeschreibung, dann Produktentscheidung; dein Leistungsverzeichnis bleibt ausschreibbar und vergleichbar
Ein Verantwortlicher für Signal und Betrieb	Programmierung, Einmessung, Dokumentation und Wartung liegen in einem Haus; kein Zuständigkeits-Pingpong bei Störungen
Region und Erreichbarkeit	Rohbaukontrolle, Abnahme und Service im Bodensee- und Alpenraum, mit definierten Reaktionszeiten und Notruf statt Anreise aus einem anderen Land

Der USP in einem Satz: Du bekommst die Medientechnik als planbare Vergabeeinheit mit belastbaren Zahlen für Strom, Wärme, Netz und Trasse, statt als Restposten, den niemand beschreiben will.

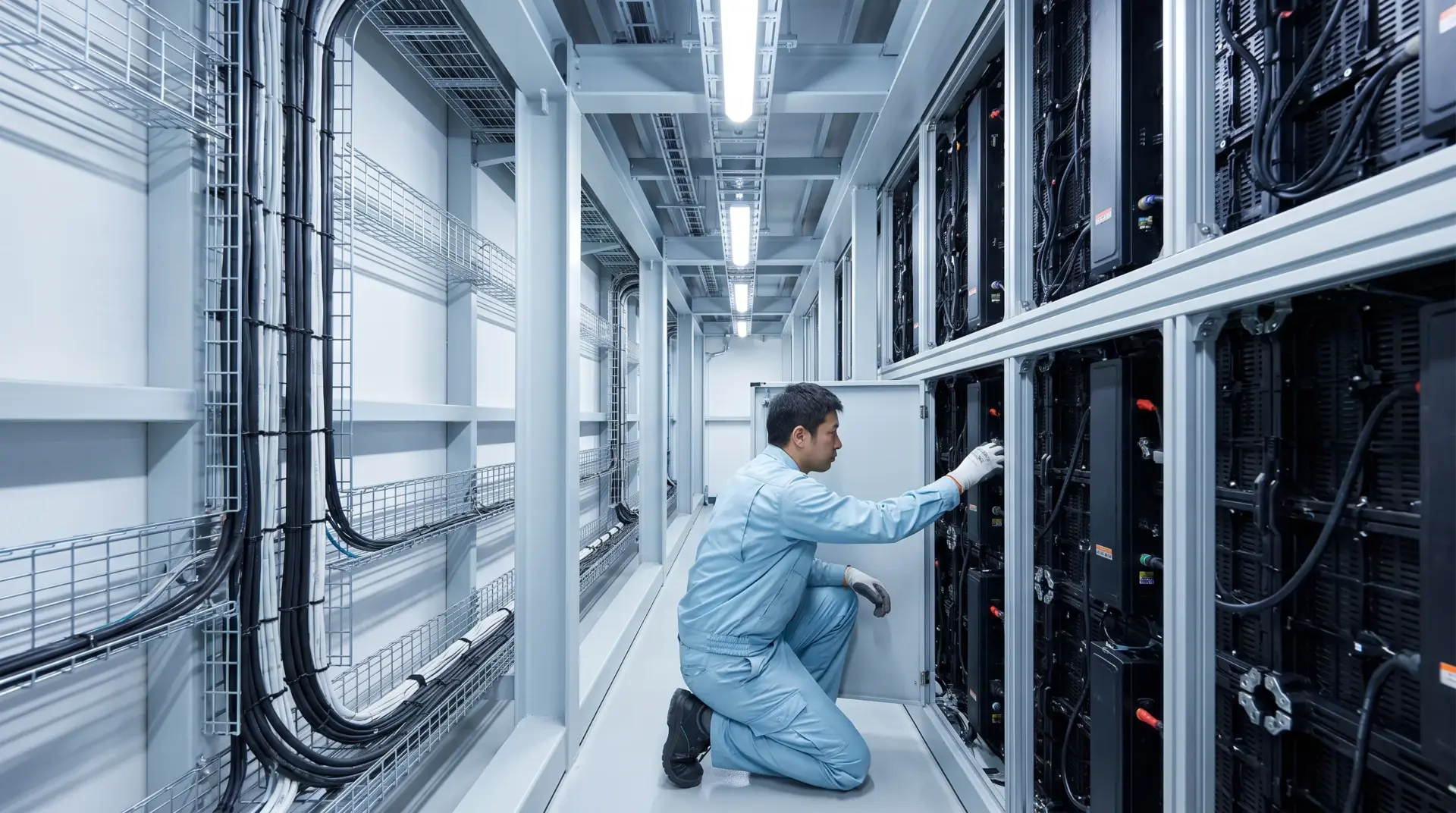

Servicegang hinter einer LED-Wand mit Tragwerk, geordneter Verkabelung und Techniker am Modul

Ohne vs. mit der MULTIMEDIAFABRIK

Ohne	Mit der MULTIMEDIAFABRIK
Sammelposition „Medientechnik” im LV, Bieter kalkulieren frei	eindeutige Positionen mit Leistungsumfang, Abgrenzung und Nebenleistungen
Anschlusswerte kommen als Datenblattstapel kurz vor der Montage	Lasten- und Wärmelastliste liegt zur Ausführungsplanung vor
Leerrohre nach Gefühl, Reserve fehlt	Trassenplan mit Querschnitten, Revisionspunkten und Reserverohren je Medienpunkt
DALI, DMX, KNX und Mediensteuerung werden getrennt vergeben	eine Bedien- und Szenenmatrix mit definierten Gateways und klarer Master-Logik
Switch und PoE-Budget werden geschätzt	Portanzahl, PoE-Klassen, VLAN- und Multicast-Anforderungen sind spezifiziert
Bei Störung zeigen drei Lieferanten aufeinander	ein technischer Ansprechpartner mit Wartungsvertrag, Fernmonitoring und Reaktionszeiten

So läuft die Zusammenarbeit ab

Die Zusammenarbeit beginnt mit einer Rollenklärung, nicht mit einer Geräteliste. Danach folgt jede Phase deinem Terminplan, damit die Medientechnik in derselben Taktung läuft wie Elektro und TGA.

Phase	Inhalt	Leistungsphase
1 · Rollenklärung und Projektaufnahme	Projekttyp, Raumliste, Nutzungsszenarien, Entscheidung Zuarbeit oder Komplettgewerk	LPH 1 bis 2
2 · Konzept, Anschlusswerte und Lasten	Systemskizze je Raum, Lasten- und Wärmelastliste, erster Kostenrahmen für den Bauherrn	LPH 2 bis 3
3 · Schnittstellenklärung	Abstimmung mit Elektro, TGA, IT, Trockenbau und Möbel; Bedien- und Szenenmatrix, Gateway-Festlegung	LPH 3 bis 4
4 · Ausführungsplanung	Leerrohr- und Trassenplan, Netzwerk- und PoE-Vorgaben, Rack- und Technikraumplanung, Revisionszugänge	LPH 5
5 · LV-Übergabe und Vergabe	ausschreibungsreife Positionen, Unterstützung bei Bieterfragen, Angebotsprüfung und Preisspiegel	LPH 6 bis 7
6 · Montage, Einmessung, Abnahme	Ausführung oder Fachbauüberwachung, Programmierung, Einmessung, gemeinsame Abnahme, Einweisung, Wartung	LPH 8 bis 9

In Österreich bildet LM.VM.2014 dieselbe Logik im Leistungsmodell Technische Ausrüstung ab, in der Schweiz führt SIA 112 durch sechs Phasen. Den vollständigen Ablauf mit allen Übergabepunkten zeigt die Seite So läuft die Zusammenarbeit mit Elektroplanern ab.

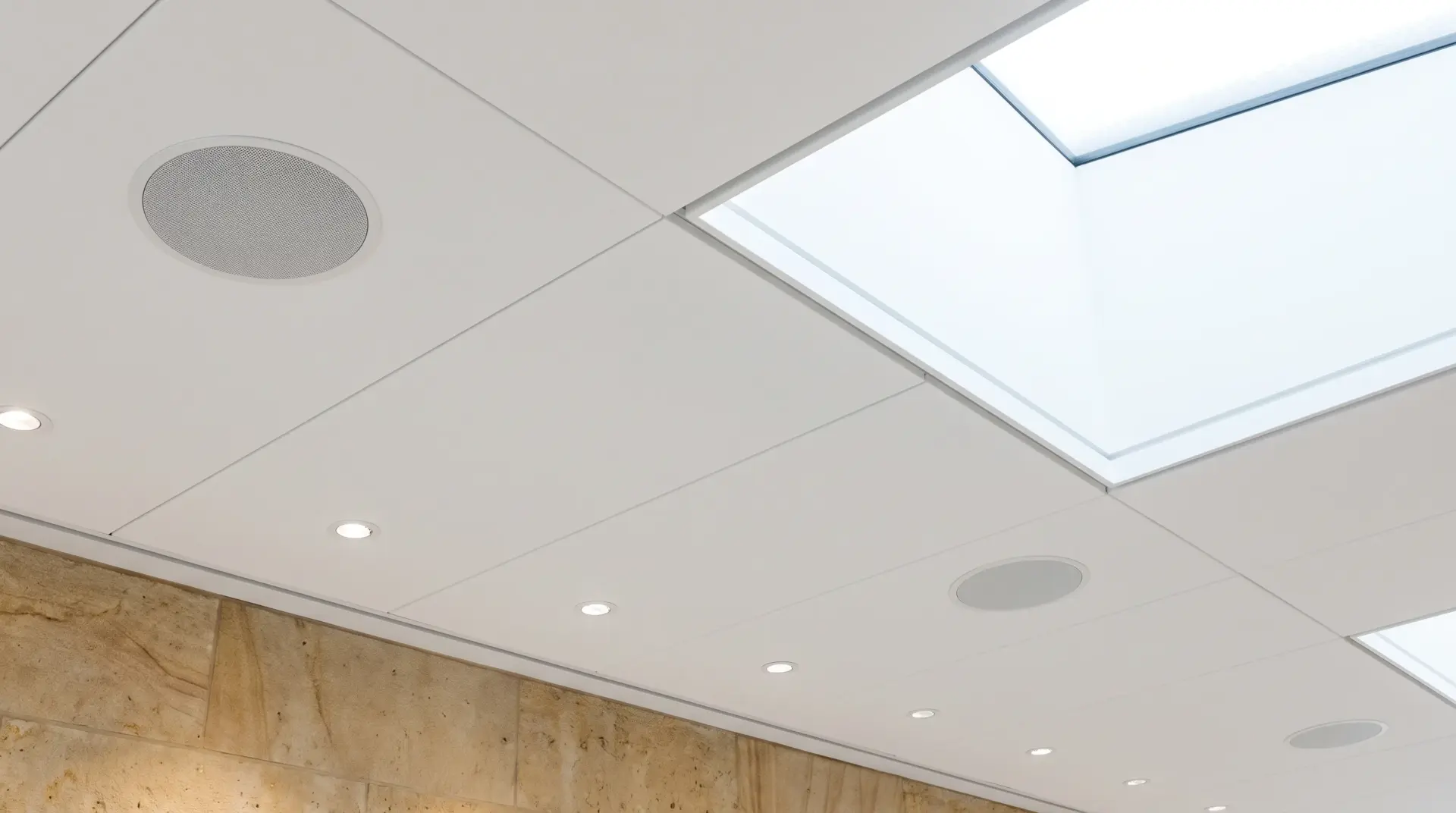

Flächenbündig eingebaute Deckenlautsprecher neben Einbaustrahlern in einer glatten Akustikdecke

Die Preis-Logik: Festpreis nach Projektsichtung

Die Zuarbeit wird nach Projektgröße, Detailtiefe und Schnittstellenanzahl kalkuliert: von der kompakten Unterstützung für einzelne Räume mit Lastenliste und LV-Positionen bis zur vollständigen Fachplanung mit Ausführungsplanung, Ausschreibung und Bauüberwachung. Im Fließtext nennen wir bewusst keine Beträge, weil sich Aufwand und Umfang von Projekt zu Projekt stark unterscheiden. Verbindlich wird es nach der Projektsichtung, als Festpreis-Angebot mit klar abgegrenztem Leistungsumfang; seit dem Wegfall des HOAI-Preisrechts ist das ohne Umwege möglich. Welche Faktoren die Investition treiben, erklärt die Seite Was die Medientechnik-Zuarbeit kostet.
