Medientechnik für Architekten: das Gewerk, das ab Leistungsphase 2 mitgeplant wird

Architektin und Medientechnik-Planer besprechen Gebäudemodell und Pläne in einem hellen Architekturbüro im Alpenraum

Medientechnik für Architekten ist das Fachplanungs- und Ausführungsangebot der MULTIMEDIAFABRIK: Licht, Bild, Ton, Akustik, Steuerung und Barrierefreiheit werden als eigenes Gewerk behandelt, ab Leistungsphase 2 im Entwurf mitgeplant und bis zu Einmessung, Einweisung und Wartung aus einer Hand geliefert. Dein Büro bekommt damit einen Fachpartner, der früh belastbare Aussagen zu Flächen, Lasten, Kabelwegen, Schnittstellen und Budget liefert, im gesamten Bodensee- und Alpenraum, mit einem Ansprechpartner vom Konzept bis zum Betrieb.

Projekt starten

Tauche tiefer ein

Was Medientechnik-Planung kostet: Kostenfaktoren, Leistungstiefe, warum früh geplant günstiger ist
So läuft die Planung ab: die Leistungsphasen im Detail, Übergabepunkte, Rollen im Projektteam
Licht im Entwurf: Lichtlinien, Vouten, Tunable White, DALI und Szenensteuerung
Die LED-Wand als Architekturelement: flächenbündiger Einbau, Statik, Wärme, Service-Konzept
Akustik und Schallschutz: DIN 18041, Nachhallzeiten, Absorber als Gestaltungselement
Barrierefreiheit und BFSG: Höranlagen, Zwei-Sinne-Prinzip, Fristen in Deutschland und Österreich
Medientechnik-Planung am Bodensee und in Vorarlberg: kurze Wege, regionale Projekte, Bemusterung vor Ort

Du willst zuerst in Ruhe planen? Das ePaper Medientechnik im Bauprojekt: der Leitfaden für Architekten fasst Leistungsphasen-Matrix, Schnittstellen-Checkliste, Flächen- und Lastentabellen sowie den Barrierefreiheits-Check zusammen: ePaper anfordern.

Das Problem: Technik taucht erst auf, wenn der Entwurf steht

Medientechnik ist längst Architektur. LED-Flächen sind Wandmaterial, Lichtlinien gliedern den Raum, Lautsprecher sitzen unter Putz, Displays hängen als gerahmte Bilder. Die Trennung „erst das Gebäude, dann die Technik” stammt aus einer Zeit, in der Technik ein Beamer auf einem Rollwagen war. In der Praxis fällt der Satz „und wo kommt jetzt der Bildschirm hin?” trotzdem meist erst, wenn der Entwurf längst steht und die Rohbauplanung durch ist. Ab diesem Moment arbeitet jede Entscheidung gegen deinen Entwurf.

#	Kernproblem	Konsequenz ohne Lösung
1	Nachträgliche Technik zerstört das Entwurfskonzept	Aufputz-Kabelkanäle, sichtbare Lautsprecher im Sichtbeton, Displays vor der Designwand; das gebaute Haus sieht anders aus als das geplante
2	Keine belastbaren Budgets in den frühen Phasen	Medientechnik läuft als grobe Schätzung mit; der Bauherr erlebt die Kostenwahrheit erst in der Ausschreibung
3	Gewerke-Lücke zwischen Elektro, Trockenbau und IT	Elektro plant Dosen, Trockenbau plant Wände, IT plant Netzwerk; Inhalte, Signalwege, Bedienung und Betrieb plant niemand
4	Barrierefreiheit taucht erst bei der Abnahme auf	Höranlage, Zwei-Sinne-Prinzip und bedienbare Terminals fehlen; Nachträge und verschobene Übergabe statt sauberer Abnahme
5	Bemusterung ist praktisch unmöglich	LED-Pitch, Lichtfarbe oder unsichtbarer Lautsprecher lassen sich aus dem Katalog nicht beurteilen; entschieden wird auf Verdacht

Passiert nichts, verschiebt sich das Problem an die teuerste Stelle des Projekts: in die Ausführung. Nachrüsten heißt Stemmen, Fräsen, neue Brandschotts, Maler und Betriebsunterbrechung. Ein Anschluss, der mit früh verlegtem Leerrohr nur ein Planstrich ist, wird ohne Leerrohr zum Vielfachen, als Richtwert aus der Praxis gelesen, nicht als Studie.

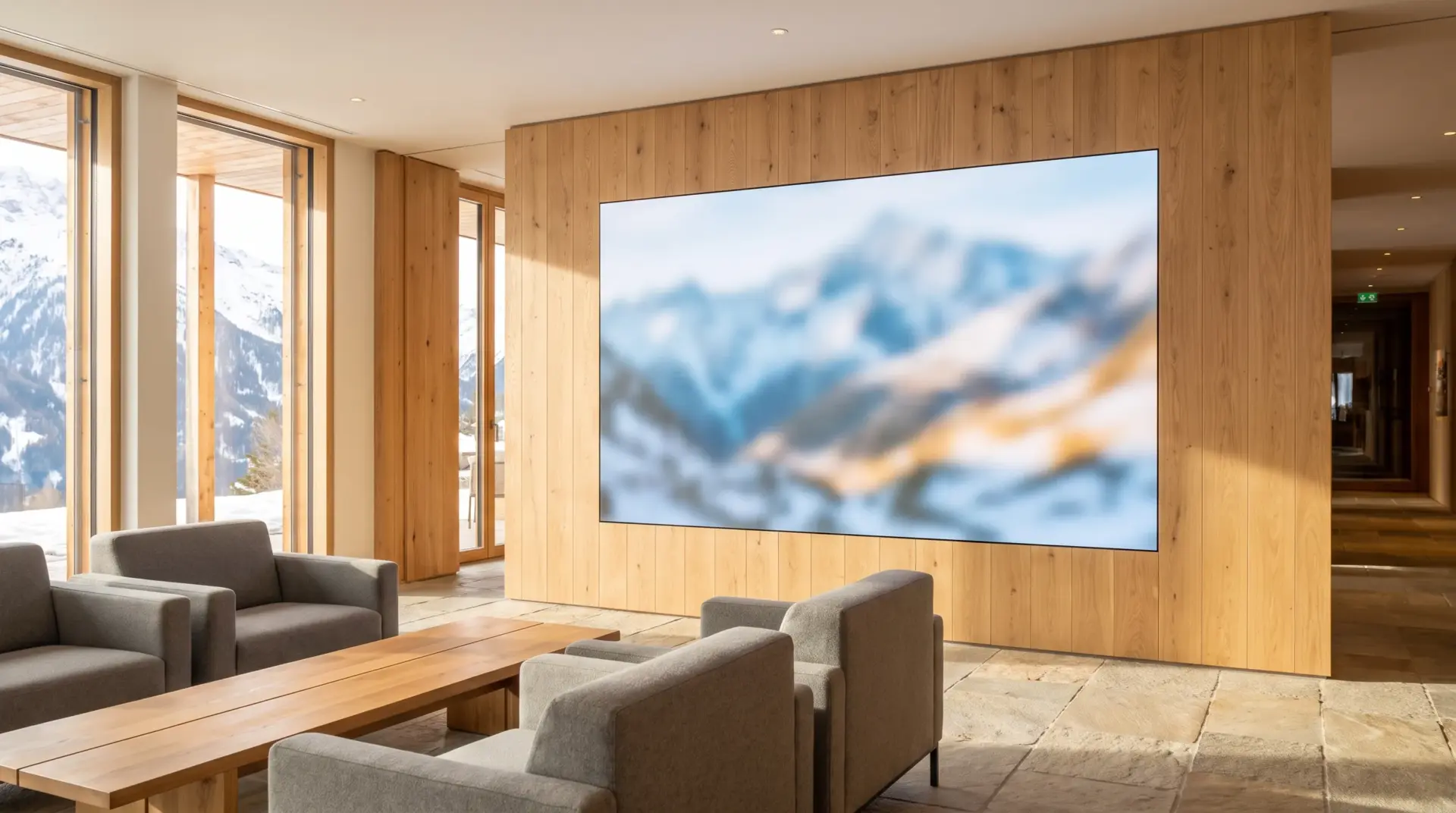

Nahtlos in die Wandebene integrierte LED-Wand neben Eichenpaneelen in einer hellen alpinen Hotellobby

Die Lösung: das Gewerk Medientechnik aus einer Hand

Die MULTIMEDIAFABRIK übernimmt Medientechnik so, wie Statik oder Haustechnik übernommen werden: als abgegrenztes Gewerk mit eigenem Leistungsbild, eigenem Kostenrahmen und einem Verantwortlichen. Geplant wird herstellerneutral, ausgeführt wird im eigenen Haus, betrieben wird mit Wartung und Fernbetreuung.

Modul	Inhalt
Fachplanung	Bedarfsanalyse, Nutzerworkshop, Raum- und Nutzungsmatrix, medientechnisches Konzept, Systemskizzen, Einbaudetails für Wandaufbau, Nische, Kühlung und Statik
Leistungsverzeichnis	ausschreibungsreifes LV mit eindeutigen Positionen, Schnittstellenliste zu Elektro, TGA, Trockenbau und IT, Mitwirkung bei Vergabe und Bieterprüfung
Budgetierung	Kostenrahmen ab der Vorplanung, Fortschreibung je Leistungsphase, Einordnung in Kostengruppe 400 ff. nach DIN 276
Ausführung	Lieferung, Montage, Verkabelung, Rackbau und Inbetriebnahme durch das eigene Team, koordiniert mit dem Bauzeitenplan
Programmierung	Mediensteuerung, Lichtszenen, Bedienoberflächen mit Profilen für Laien und Technik, Anbindung an DALI, DMX und KNX
Einmessung	Audio-Einmessung, Nachhall- und Pegelmessung, Kalibrierung von Bildflächen, Einmessung der induktiven Höranlage zur Abnahme
Wartung	Wartungsvertrag, Fernmonitoring, definierte Reaktionszeiten, Tauschgeräte-Pool, 24-Stunden-Notruf im Alpenraum
Bemusterung	LED-Pitch, Lichtfarbe, Stoffbespannung über unsichtbaren Lautsprechern und Bedienpanels real erlebbar in Koblach, mit deinem Bauherrn

Der Unterschied liegt in der Reihenfolge: Erst entsteht das Konzept, dann der Kostenrahmen, dann die Produktentscheidung. Damit bleibt die Planung offen und vergleichbar, und das Gewerk lässt sich sauber ausschreiben, statt als Blackbox eingekauft zu werden.

Licht, Bild, Ton und Akustik im Entwurf

Jede Themenwelt hat ein Design-Argument und ein Funktions-Argument. Beide gehören zusammen erzählt, sonst gewinnt im Projekt entweder die Optik oder die Technik, und das Ergebnis enttäuscht in der jeweils anderen Disziplin.

Themenwelt	Design-Argument	Funktions-Argument
Licht	Lichtlinien, Vouten und Sockellicht gliedern den Raum, Möbel scheinen zu schweben, sichtbare Leuchten verschwinden	dimmbar, Tunable White, CRI über 90, DALI-2 oder Casambi, Szenen und Zeitpläne statt zwölf Schalter
Bild	die Wand wird Medienfläche: flächenbündig, rahmenlos, gebogen, freie Formate; Displays als gerahmte Bilder oder Spiegel	Fine-Pitch-LED, Helligkeit nach Umgebung (innen 250 bis 350 Nits, helle Zonen 500 bis 700), Redundanz, zentrale Content-Zuspielung
Ton	null sichtbare Technik: Lautsprecher unter Putz mit dünner Deckschicht, in Möbelfront oder Akustikpaneel	vollwertiger Klang, Zonen, Einmessung, Sprachverständlichkeit nach STI, saubere Abgrenzung zur Sprachalarmierung
Akustik	Absorber, Deckensegel und bedruckte Paneele als Gestaltungselement statt als nachträgliche Reparatur	Nachhallzeiten nach DIN 18041, Simulation in der Planung, Messprotokoll bei der Abnahme, ÖNORM B 8115 in Österreich
Steuerung	ein Panel statt Fernbedienungs-Friedhof, Bedienung, die zur Materialsprache des Hauses passt	ein System für Licht, Bild, Ton und Beschattung, Profile für Hausmeister und Rezeption, Fernwartung und Monitoring
Barrierefreiheit	Piktogramm, Kontrast und Bedienhöhe als Teil des Leitsystems, nicht als Aufkleber danach	Höranlagen nach EN 60118-4, Zwei-Sinne-Prinzip nach DIN 18040, inklusive Raumakustik nach DIN 18041 Raumgruppe A4

Materialschöne Räume sind akustisch die schwierigsten: Glas, Sichtbeton, Naturstein und offene Grundrisse erzeugen lange Nachhallzeiten und Flatterechos. Deshalb gehört die Raumakustik in denselben Planungsstrang wie Licht und Bild, und deshalb plant die MULTIMEDIAFABRIK sie selbst mit, statt sie an das Ende der Gewerkekette zu schieben.

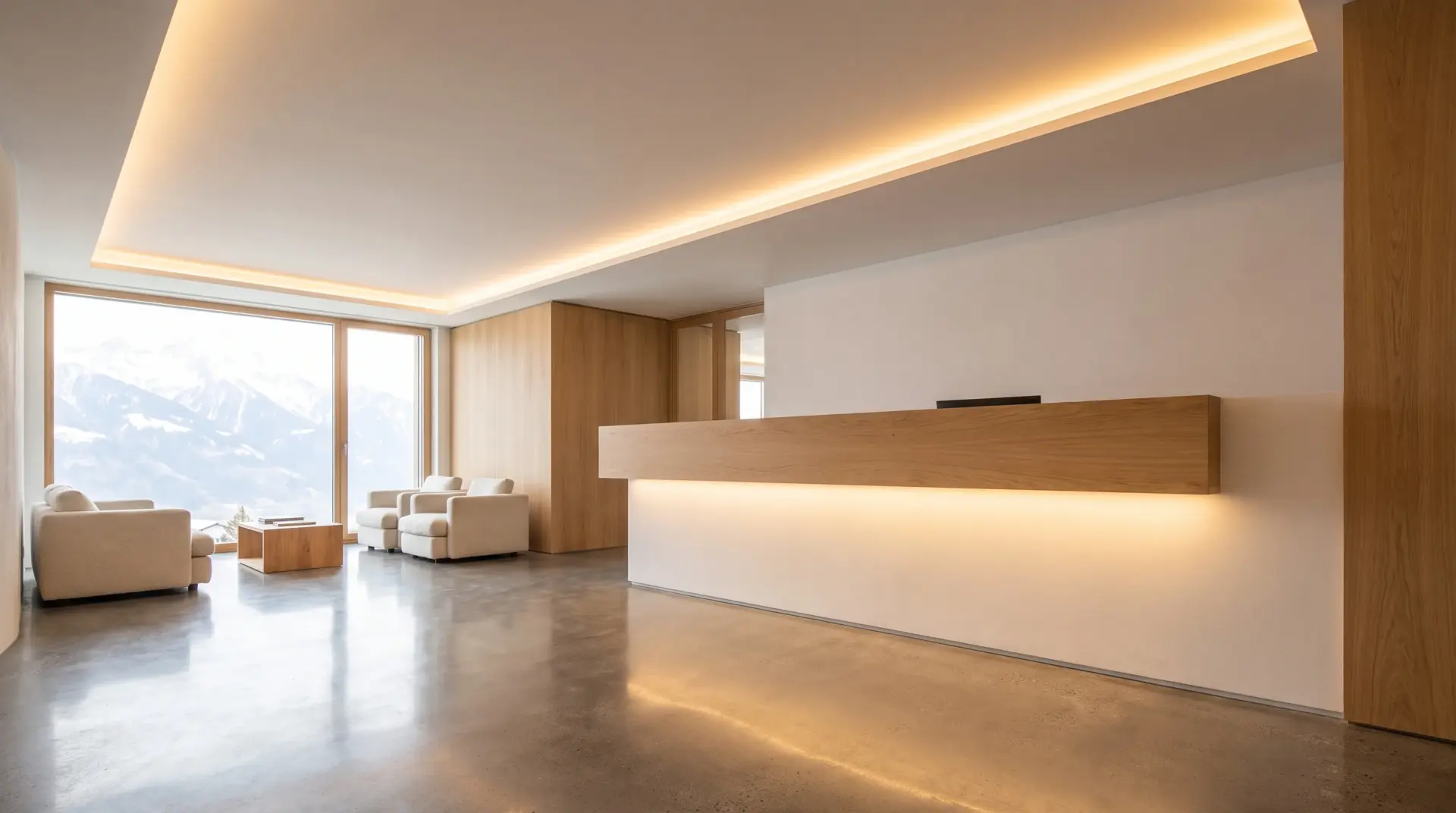

Durchgehende warme LED-Lichtlinien in Deckenvoute und unter einem schwebenden Eichenregal im Empfangsbereich

Ab welcher Leistungsphase Medientechnik dazugehört

Die kurze Antwort: ab Leistungsphase 1 bis 2. In der Vorplanung kosten Kabelwege, Nischen, Lastreserven, Durchbrüche und Raumakustik einen Planstrich, in der Ausführung einen Umbau. Medientechnik läuft im Leistungsbild Technische Ausrüstung meist als Anlagengruppe 5, die Mediensteuerung berührt Anlagengruppe 8, die Kosten liegen in Kostengruppe 400 ff. nach DIN 276.

Leistungsphase (HOAI)	Was Medientechnik hier braucht
1 Grundlagenermittlung	Nutzungsszenarien je Raum, wer bedient was, welche Medien überhaupt vorkommen
2 Vorplanung	medientechnisches Konzept, Systemskizze, erster Kostenrahmen, Flächen- und Lastbedarf
3 Entwurfsplanung	Einbaudetails für Wandaufbau, Nische, Kühlung und Statik, Kostenberechnung, Abstimmung mit Elektro und TGA
4 Genehmigungsplanung	Nachweise zu Barrierefreiheit und Brandverhalten der Materialien, Vorabstimmung der statischen Nachweise
5 Ausführungsplanung	Kabelwege, Leerrohre, Anschlusswerte, PoE-Budgets, Schnittstellenliste an alle Nachbargewerke
6 Vorbereitung der Vergabe	ausschreibungsreifes Leistungsverzeichnis mit eindeutigen, vergleichbaren Positionen
7 Mitwirkung bei der Vergabe	Angebotsvergleich, Bieterprüfung, Aufklärungsgespräche, Nachtragsprüfung
8 Objektüberwachung	Fachbauüberwachung, Montage, Inbetriebnahme, Einmessung, Abnahme, Einweisung
9 Objektbetreuung	Mängelverfolgung, Updates, Wartung, Nachschulung, Erweiterungen im Betrieb

In Österreich bildet LM.VM.2014 dieselbe Logik im Leistungsmodell Technische Ausrüstung ab, in der Schweiz führt SIA 112 durch sechs Phasen von der strategischen Planung bis zur Bewirtschaftung; der Einstiegspunkt bleibt in allen drei Ländern derselbe, nämlich so früh wie möglich. Für die Honorarfrage wichtig: Die HOAI ist seit 2021 kein Preisrecht mehr, Festpreise sind zulässig, und genau so kalkuliert die MULTIMEDIAFABRIK ihre Planungspakete.

Was die MULTIMEDIAFABRIK unterscheidet

Der Markt trennt die Rollen: Planungsbüros planen und gehen, Integratoren bauen ein, was vorgegeben wurde, Hersteller beraten zum eigenen Sortiment. Die MULTIMEDIAFABRIK deckt Planung, Ausführung und Betrieb ab und bleibt trotzdem in der Produktauswahl offen.

Merkmal	Was es für dich bedeutet
Ein Gewerk, ein Verantwortlicher	Konzept, LV, Ausführung, Programmierung, Einmessung und Wartung aus einem Haus; kein Zuständigkeits-Pingpong bei Störungen
Herstellerneutral geplant	zuerst Konzept und Kostenrahmen, dann Produktentscheidung; das LV bleibt ausschreibbar und vergleichbar
Bemusterung statt Katalog	LED-Pitch, Lichtfarbe, Klang hinter Putz und Bedienoberflächen in Vorarlberg real erleben, gemeinsam mit deinem Bauherrn
Region und Betrieb	Projekte im Bodensee- und Alpenraum, kurze Wege zur Baustelle, Wartung mit Reaktionszeiten und Notruf nach der Übergabe

Wie das in gebauten Projekten aussieht, zeigen öffentliche Referenzen wie der Veranstaltungssaal der ARBEITERKAMMER Feldkirch, das LÖWEN HOTEL Schruns mit Tagungstechnik und Touchpanel-Profilen oder die GEMEINDE LAUTERACH. Der USP in einem Satz: Du bekommst ein Gewerk, das im Entwurf unsichtbar bleibt und im Betrieb trotzdem jemanden hat, der haftet.

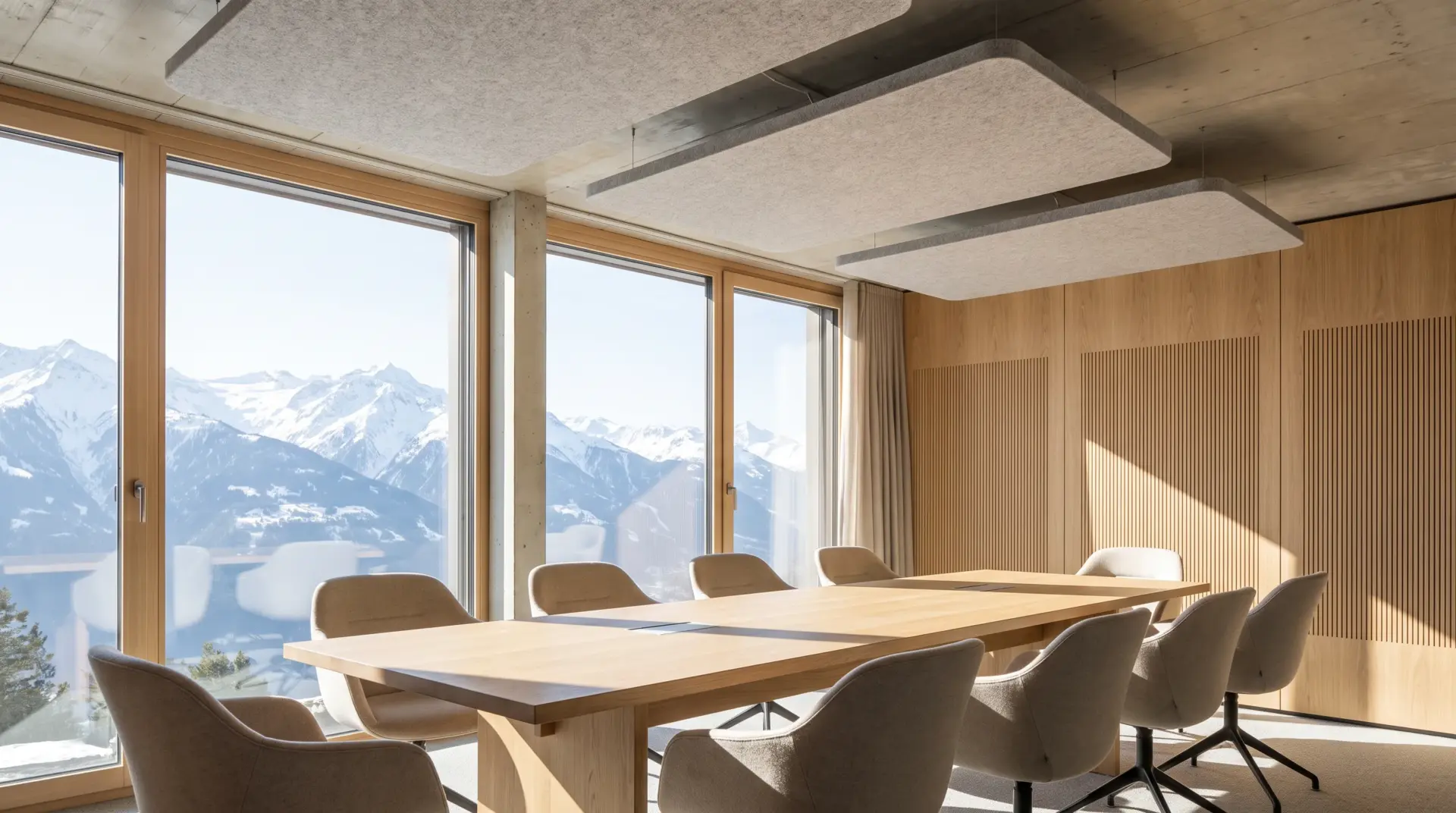

Heller Besprechungsraum mit Akustik-Deckensegeln und Holzlamellen-Wand mit Blick auf die Berge

Ohne vs. mit der MULTIMEDIAFABRIK

Ohne	Mit der MULTIMEDIAFABRIK
Medientechnik taucht in Leistungsphase 5 als Frage auf	ab Leistungsphase 2 mitgeplant, mit Flächen, Lasten und Kostenrahmen
Aufputz-Kanäle, sichtbare Boxen, Display vor der Designwand	flächenbündige LED, Lautsprecher unter Putz, Licht als Teil der Raumgliederung
grobe Schätzung, dann Kostenschock in der Ausschreibung	Kostenrahmen ab der Vorplanung, je Phase fortgeschrieben, Festpreis nach Bedarfsanalyse
unterspezifiziertes LV, Bieter vergleichen Äpfel mit Birnen	ausschreibungsreifes LV mit eindeutigen Positionen und Schnittstellenliste
Barrierefreiheit wird bei der Abnahme zum Nachtrag	Höranlage, Zwei-Sinne-Prinzip und Akustik von Anfang an eingeplant und eingemessen
drei Gewerke, drei Verträge, du koordinierst selbst	ein Gewerk, ein Ansprechpartner, ein Verantwortlicher bis in den Betrieb

So läuft die Zusammenarbeit ab

Die Zusammenarbeit startet mit einem Gespräch über das Projekt, nicht mit einer Geräteliste. Der wichtigste Termin ist die Bedarfsanalyse: Sie entscheidet, welche Räume welche Medien brauchen, wer sie bedient und welches Budget realistisch ist.

Phase	Inhalt	Dauer (Richtwert)
1 · Erstgespräch	Projekttyp, Bauherrenerwartung, Terminplan, Leistungsphase, Rollenklärung	1 Woche
2 · Bedarfsanalyse	Nutzerworkshop, Raum- und Nutzungsmatrix, Bemusterung in Koblach	1 bis 2 Wochen
3 · Konzept und Kostenrahmen	Systemskizze, Flächen und Lasten, Kostenrahmen, Festpreis-Angebot für die Planung	2 bis 4 Wochen
4 · Fach- und Ausführungsplanung	Einbaudetails, Schnittstellenliste, Leerrohre und Anschlusswerte, ausschreibungsreifes LV	4 bis 10 Wochen
5 · Vergabe und Ausführung	Bieterprüfung, Montage, Programmierung, Einmessung, Fachbauüberwachung	nach Bauzeitenplan
6 · Abnahme und Betrieb	Abnahmeprotokolle, Einweisung, Dokumentation, Wartungsvertrag und Fernbetreuung	laufend

Du entscheidest, wie tief eingebunden wird: von der Zuarbeit zu deiner Planung bis zur Übernahme des kompletten Gewerks samt Bauüberwachung. Den vollständigen Ablauf zeigt die Seite So läuft die Planung ab.

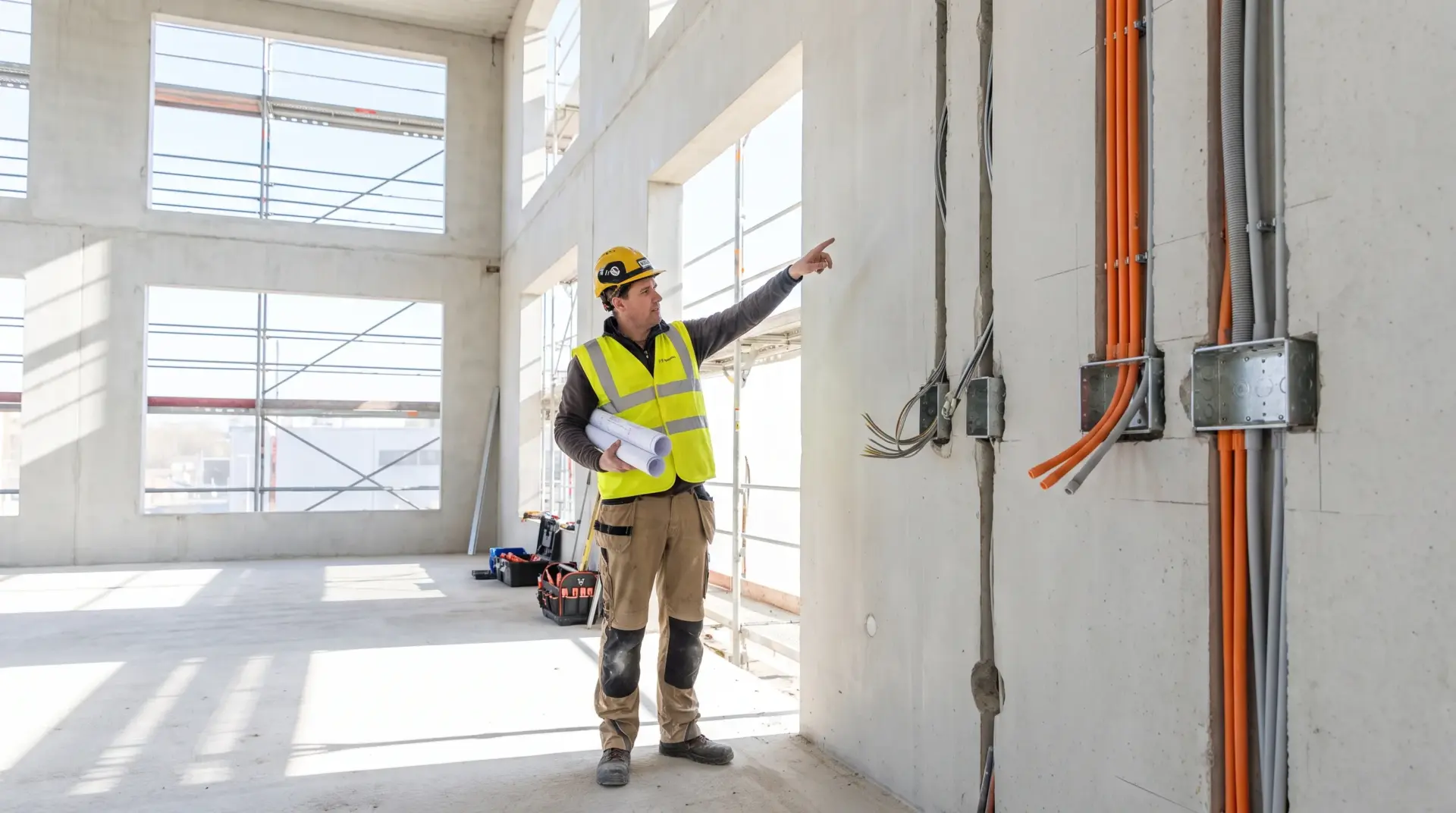

Planer zeigt im Rohbau sauber verlegte Leerrohre und Unterputzdosen vor dem Verputzen

Die Preis-Logik: Festpreis nach Bedarfsanalyse

Die Fachplanung wird nach Projektgröße, Raumanzahl und Leistungstiefe kalkuliert: vom Konzept-Check mit Bedarfsanalyse und Systemskizze über die kompakte Planung für einzelne Räume samt ausschreibungsreifem LV bis zur Vollplanung über die Leistungsphasen 2 bis 8 mit Akustik-Konzept und Bauüberwachung. Im Fließtext nennen wir bewusst keine Beträge, weil jedes Bauprojekt anders zugeschnitten ist. Verbindlich wird es nach der Bedarfsanalyse: als Festpreis-Angebot mit klarem Leistungsumfang, seit dem Wegfall des HOAI-Preisrechts ohne Umwege möglich. Welche Faktoren die Investition treiben und wo du im Projekt sparst, erklärt die Seite Was Medientechnik-Planung kostet.
